Binnendoos Constructie

Innenschalenkonstruktion sind U-förmige, selbsttragende Bauelemente, die an der (Stahl-)Konstruktion befestigt werden.

Sie werden meistens horizontal (vertikal ist natürlich auch möglich) montiert.

Diese Wände bestehen aus Innendosen, Isoliermaterial und Stahlwand-/Fassadenplatten.

Innenschalenkonstruktionen bieten eine große Freiheit bei der Auswahl und Montage der Fassadenverkleidung.

Sie sind durch die Verwendung von Steinwolle-Isolierung oder Glaswolle-Isolierung in hohem Maße brandschutzwirksam.

Zudem leisten Innendosen einen bedeutenden Beitrag zur Schalldämmung.

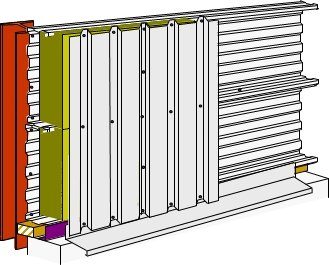

U ziet hiernaast een goed voorbeeld van hoe een "warme wand" er schematisch uit ziet:

Die Innendosen werden an der Stahlkonstruktion befestigt.
Die Innendosen werden aufeinander gestapelt und miteinander befestigt (dazwischen wird ein Dichtband geklebt).
Die Tropfleisten werden an der unteren Flansch der Innendose befestigt.
Der Raum zwischen den Flanschen der Innendosen und den Flanschen selbst wird isoliert.
Schließlich werden die Stahlwandplatten an den Innendosen befestigt.

Unten sehen Sie einige Beispiele für Innendosenkonstruktionen:

(Hier folgen die technischen Zeichnungen der verschiedenen Typen von Innendosen.)

Binnendoos type SAB B90/500 (+ dichtband)

Binnendoos type SAB B90/600 (+ dichtband)

Binnendoos type SAB B100/600 (+ dichtband)

Binnendoos type SAB B110/600 (+ dichtband)

Binnendoos type SAB B120/600 (+ dichtband)

(met dank aan SAB - Profiel)
